 1   설명서

SANICOM® 상업지역(식당, 미용소, 급식소등)에서 사용되어지는 배수펌프임니다.  자동으로 작동되는 고성능 펌프는 안정적이며 안전하고, 이 사용설치서에서 언급하는 사항을 준수해야 함니다.

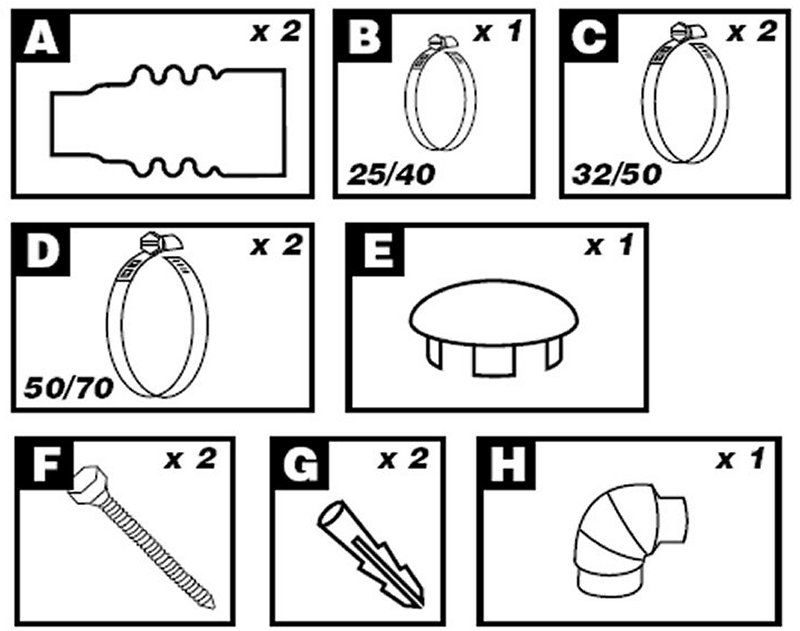

 2   악세사리는 박스에 포함되어 있슴니다.

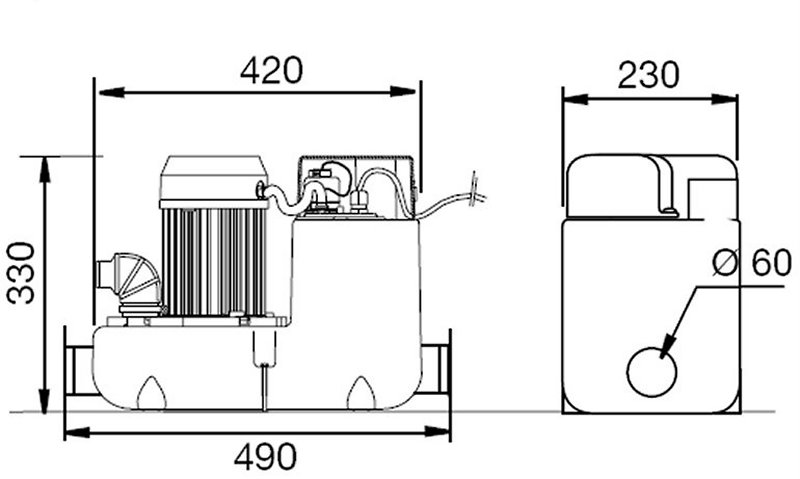

  3   제품사이즈




 4   사양

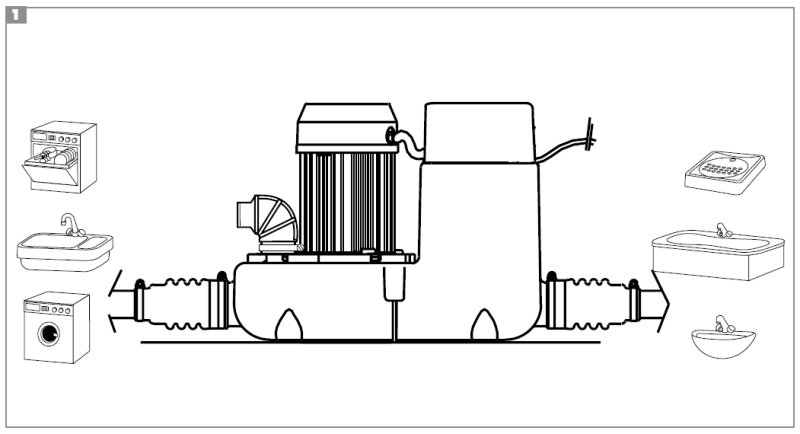

적용 싱크대, 세탁기, 접시닦이기 또는 샤워룸 및 욕조
종류 FF03-P95
최대수직펌핑높이 8m
전암 220~240V
주파수 60Hz
최대전력소모 1200W
최대전류소모 5.7A
전기구분 I
보호구분 IP44
제품무게 10kg



* 샤워룸이나 욕조와 연결시, 샤워룸과 욕조의 배수구가 펌프보다 15cm이상 높아야함니다.

주의:

  1. 이 사용서 이외의 배수시설과 연결하는 것은 허용되지 않슴니다.
  2. 도표  5    에 제시된 최대배수량의 80%를 초과하지않도록 설비하시기 바랍니다.




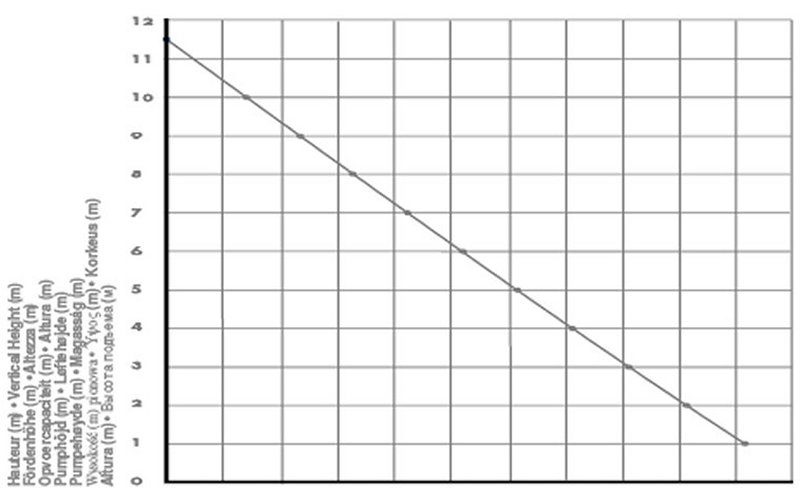

 5   펌프성능도

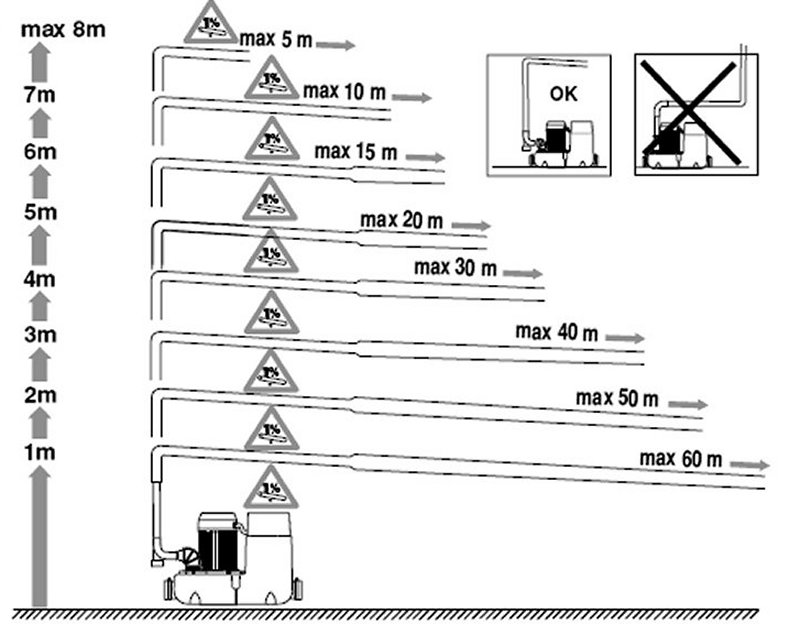

  6   수직/수평 Combination




  7   펌프설치

본 제품은 손쉬운 점검과 서비스를 위해서 접근이 용이한 곳에 설치함니다.

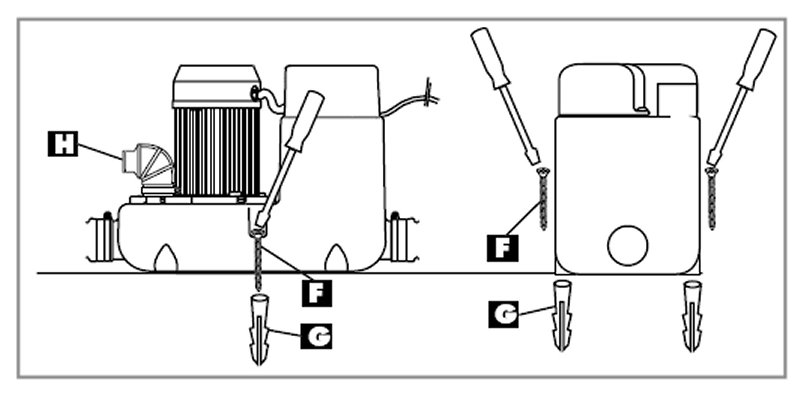

펌프는 작동중에 진동과 움직임을 방지하기위하여 바닥고정장치가 포함되어 있슴니다.



 7a  측면흡입구 연결하기

유동성있는 A   를 이용합니다.

금속을 자르는 톱을 이용하여 알맞게 자른다음 클립  D    를 이용하여 연결함니다.

주의: DN40 나 DN50 를 이용할 수 있슴니다.  DN50연결을 위해서, 먼저  B   를 자름니다.

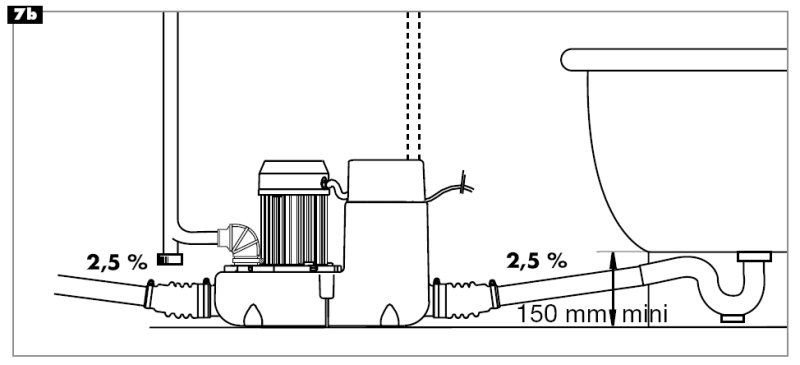

 7b    욕조/샤워룸 연결하기

욕조나 샤워장의 연결을 위해서 욕조의 배수구나 샤워장의 바닥은 최소한 15cm 펌프가 설치된 바닥보다 높아야 함니다.

40mm 나 50mm 의 관을 이용하여 최소 1%의 경사가 있어야 함니다.

공기순화파이프(그림의 점선으로 표시된 파이프)을 설치할 수도 있슴니다.

 7c  배수관으로 연결하기



SANICOM®으로부터의 오수는 32mm의 구리관이나 PVC ,ABS등의 플라스틱타입의 파이프로 배출됩니다.

수평방향의 배수파이프는 최소한 1%(1cm/M)의 배수방향으로 하향경사를 유지함니다.

배수밸브flap은 배수방향을 향해야 함니다.

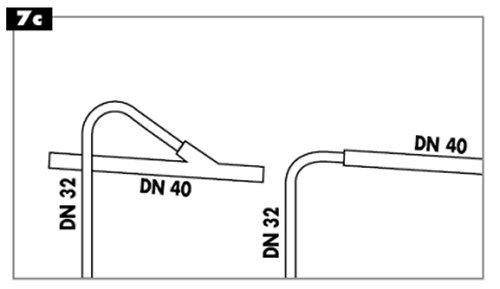

수직방향의 32mm배수관은 90로 휘어진 40mm의 배수관으로 편결되는데, 진공방지현상을 위해서임니다.



 7d  서비스할 경우

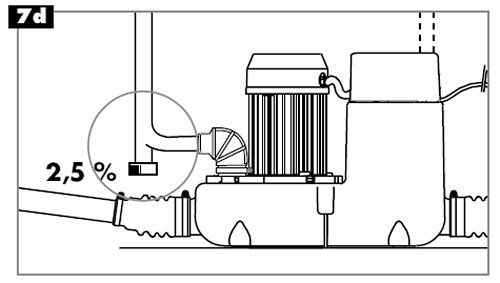

그림 7d에서 보는 것과 같이 서비스를 대비하여서, drain-off point를 설치함니다.



 7e  전기배선연결

 모든 전기 배선 및 설치는 인증받은 기술자에 한해서 적합한 도구와 함께 행하여져야 함.

SANICOM®는 220~240V AC 60Hz 에 맞추어 제작되었슴니다.  SANICOM®은 10A 퓨즈가 연결된 30mA의 circuit breaker에 연결되어져야 함니다.

알림: 펌프를 전원에 연결시 약 5초간 펌프가 작동하는데, 펌프내 오수가 없어도 작동함니다.


  8   제품표준

SANICOM®은 Standard EN 12050-2에 상응함니다.  찌거기가 없는 오수를 배수하도록 제작되었슴니다.



?

  9   알람

모든 전기 배선 및 설치는 인증받은 기술자에 한해서 적합한 도구와 함께 행하여져야 함.

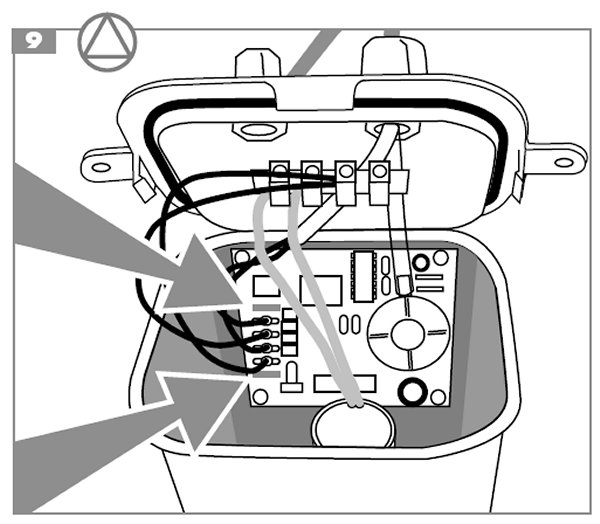

 circuit-board위에 2개의 220V 연결부로 전구와 벨로서 알람을 작동할 수 있슴니다.  만약에 펌프로 5분간 계속해서 전원이 공급되면, 알람이 연결됨니다.  이 장치는 사용자로 하여금 점검을 할 수 있도록 하는 장치임니다.알람장치 연결하기그림에서 화살표로 두개가 표시된 곳에 연결부가 있슴니다.  이 연결부는 최대 220V 0.5A의 전류가 흐름니다.  먼저 전원을 차단하고, 뚜겅을 열고 나사를 제거하고 전원박스의 상판을 개봉함니다.  연결부에는 E.V.와 N(중립선)이 표시되어있고, 둥근 2 x 0.75mm2의 전선늘 이용하여 상부뚜껑으로 배선을 하여, 선택한 알람으로 연결함니다.


 10   사용

SANICOM®은 싱크대, 세탁기, 접시세척기, 샤워장 및 욕조로부터의 오수를 배수하도록 설계되었슴니다. SANICOM®은 뜨거운 오수를 배수할 수 있슴니다.주의:

  1. 고농도의 화학물질(강산, 솔벤트, 산화제, 옥시던트 또는 기타 강한 화학물질)을 SANICOM®이 연결된 곳에 버리면 안됩니다.정전시에, SANICOM®으로 연결된 장소에 오수를 제거함니다.
  2. SANICOM®의 설치장소는 추운겨울 동파로부터 보호되어진 지역이어야 함니다.





 1 품질보증

적합한 설치와 사용의 조건하에서 SANICOM®는 1년간 제품이 보장됩니다.
