SANIPRO® 벽걸이 형식의 변기를 이용할수 있도록 벽안에 설치할수있는 컴팩분쇄펌프이다.

SANIPRO®은 변기/세면대/샤워룸으로부터의 오수를 배수한다.

SANIPRO®은 실내사용의 목적으로 제조되었스며, 제조목적과 같이 설치돼고 적합하게 사용되어질때 안정적으로 작동할 것 이다.

다음 두가지 경고에 주의.

위험경고

전기감전의 위험경고

주의: 설명서를 제대로 따르지않을 경우, 분쇄펌프의 작동능력이 저하될 수 도 있슴니다.

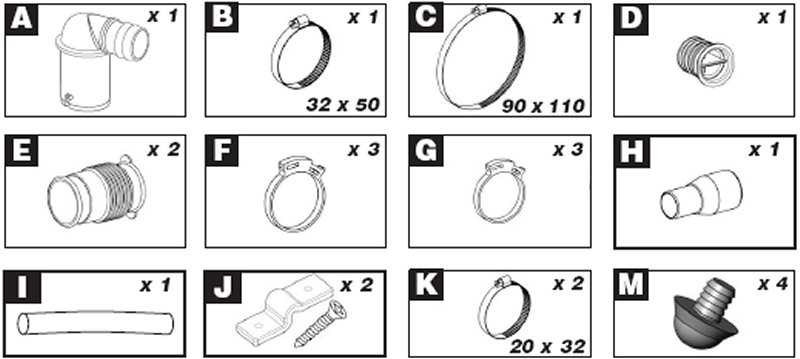

  2     박스에 다음과 같은 악세사리가 포함되어 있슴니다.




 3  사양

  SANIPRO®
적용 변기 + 세면대 + 샤워룸
최대수직펌핑높이 4 m
최대수평펌핑길이 50 m
일반정상파워 400 watt
최대전력소모 2.6A 또는 4.3A
전기제품군 I
용도 K70
소음레벨 57 dBA
제품 무게 4.8 Kg







 4   규격

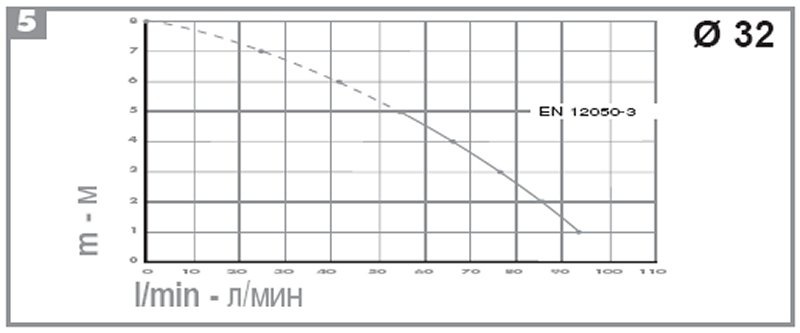

 5   펌프성능도






  6   수직/수평 Combination




  7   펌프설치







펌프설치

주의: 본 제품은 수평배수구 타입의 EN33나 EN37에 부합하는 변기와 규격이 맞도록 제조.

비스시 접근이 용이하도록 설치장소 선정.

사용시 제품의 움직임을 막기위하여 고정쇠와 나사가 포함되어있슴.  J

사용시 제품의 움직임을 막기위하여 진동흡음 고무나사가 포함.  M

bullet 저음 작동의 실현을 위하여, 다음 사항을 준수해야함.
bullet 변기설치시 변기가 실내벽이나 파티션에 접촉해서는 안됨.
bullet 변기안착시 바닥이 평평하여서 변기가 완전히 바닥에 고정될수 있도록 위치선정.
bullet 배수파이프 설치시, 연결부위가 1m가 넘지 않도록 설비.





7a 변기설치 및 연결

유연한 주름연결부위는 변기배수구에 맞도록 설계.

먼저 변기배수구 부위에 실리콘이나 비눗물을 바르고  SANIPRO®의 흡입구에 위치한 주름연결관을 변기배수구와 연결.

 신축성있는 주름연결관을 변기에 부착 C를 이용하여 밀착고정 변기의 최종위치가 확인돼면, 2개의 나사 J M 이용하여 펌프를 고정.

주의: 변기물탱크에서 물이 새지 않도록 해야한다.  물이 조금씩 샐 경우, 펌프가 계속 작동하게되는 원인이 된다.


7b 다른 설비시설 연결하기



우측의 그림과 같이 다른 설비시설들이 배수해야 할 경우, 사용할 수 있다.





7c 배수관으로 연결하기

Outlet elbow를 원하는 방향으로 돌려서, 플라스틱호수를 연결하고, 배수관으로 연결한다.  펌프로 다시 재연결되지 않도록 주의한다.  필요하다면 22/32mm 어댑터를 사용하다록 한다.



7d 배수관 설치시 기술적인 주의사항



bullet 수평배수파이프은 반드시 1:200(5mm/M)의 배수방향으로 하향경사를 갖도록한다.
bullet 수직방향으로 배수파이프이 올라갈시, 수평파이프 전에 수직파이프이 연결되도록 한다.
bullet Drain-off 지점을 설정하여, 서비스시 파이프내에 오물을 손쉽게 제거할수 있도록 한다.
bullet 주배수관으로 연결시 연결부위에 맞는 파이프와 방수재질을 적절히 선정한다.
bullet 추운 곳에서는, 배수파이프의 동파에 대비하여 보온재료로 파이프를 감싼다.
bullet 주의: 배수파이프의 엘보우는 마찰손실을 발생함.(수직펌핑시 각 엘보우연결부위는 50Cm의 배수고도를 감소시킴
bullet 주의: 항상 완만한 엘보우를 사용.(예: 1개의 90° 엘보우보다는 2개의 45° 엘보우를 사용하는 것이 효과적)



7e 전기배선 연결



전기설비는 반드시 전기기술자에 의하여 설치되어야 하며, 그 기술자는 BS7671 1992 전기설비에 상응하는 자격이 있어야 한다.



SANIPRO®는 220~240V AC 60Hz 에 맞추어 제작되었슴.  SANIPRO®를 일반소켓에 연결하는 것을 금함.  반드시 스위치가 아닌 퓨즈가 설치된 5AMP의 고정배선에 설치하거나 30mA의 circuit breaker가 설치된 장소에서 사용한다.  SANIPRO®는 접지선을 갖고 있슴.  색깔은 다음과 같이 구분한다.

Brown(밤색) - Live

Blue(청색) - Neutral

Green/Yellow(녹색/노란색) - Earth(접지)

주의: 전기배선 전 반드시 주 스위치보드가 OFF되어야 함.

모든 전기 배선 및 설치는 인증받은 기술자에 한해서 적합한 도구와 함께 행하여져야 함.

본 제품은 서비스시 접근이 용이하도록 설치되어야 함

일반사용하에서 본 제품은 보이도록 설치되어져야 함


  8   펌프기준

본 제품은 EN 12050-3에 부합한다.




 9   펌프사용

SANIPRO®이 설치된 변기는 특별한 관리없이 사용한다.   SANIPRO®은 펌프내에 물이 일정량 찰 경우에 배수를 한다.  SANIPRO®은 5~10초내에 배수를 완료한다.  수평길이와 수직길이에 의한 차이는 있지만 20초 이상을 초과해서는 안된다.  20초 이상 걸리시에는 배수관로에 막힘이 없는지, 배수거리와 높이가 본 제품의 사양을 초과하는지, elbow가 너무 많이 설치되어 있는지 점검을 한다.




 10   펌프관리



bullet 변기내의 물때와 얼룩을 정기적으로 청소한다.  일반 세재나 bleach를 사용할 수 있다.
bullet 펌프내의 물때제거를 위하여 다음과 같이 정기적으로 합니다.
bullet 전원을 분리한다.
bullet 3~4리터의 물에 변기세제를 변기에 붙는다.
bullet 1~2시간 정도 방치한다.
bullet 전원을 연결한다.
bullet 급수밸브를 열고, 5~7번정도 flush 한다.
bullet 급수의 질이 탁하거나 이물질이 많을시 더 자주할 수 도 있다.




 11   펌프수리



본 기기를 점검하기 전, 전원을 분리한다.제품의 분해 및 서비스는 인증수리센터나 인증수리직원에 의해서만 행하여져야 한다.

전기코드를 교체해야 할 경우, 이 사항은 매우 중요하다.




 1  오작동 발견 및 사후처리

그 동안 발견되어온 비정상저긴 작동은 극소수에 불과하며 쉽게 수리되어집니다.  아래 도표를 참조하기 바랍니다.

제품의 비정상 작동발견시, 전원을 차단시키기 바랍니다.



문제점이 아래 도표에 의해서 사라지지 않을 경우, 구입처나 서울본사 서비스센터에 문의하시기 바랍니다.

본 제품과 관련됀 모든 서비스는 반드시 인증받은 기술자에 의해서만 행하여져야 함니다.

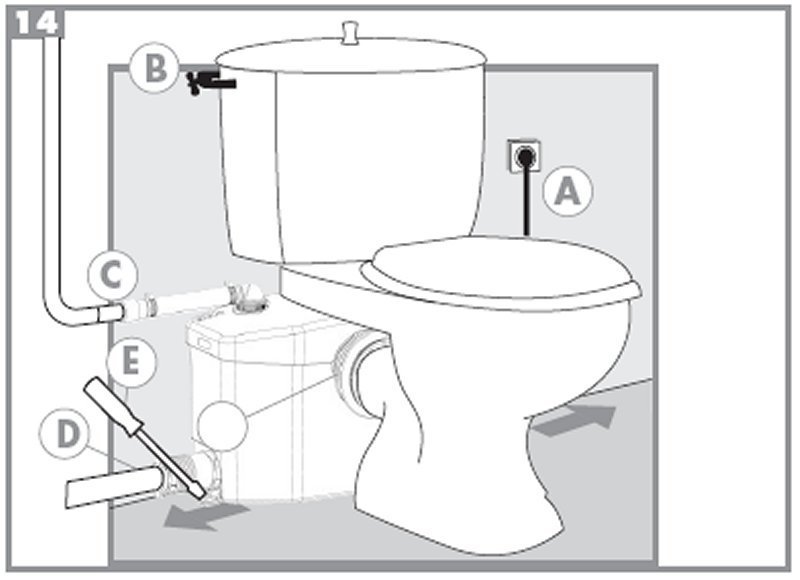

증상

가능한 원인 조치
bullet 펌프가 간헐적으로 작동
bullet 변기물탱크에서 변기내로 누수
bullet Non-return valve  E 의 오작동
bullet 급수장치및 변기물탱크를 검사
bullet Non-return valve E 의 청소나 교체
bullet 변기내 하수가 매우 느리게 배출되나 펌프배수시 매욱 빨리 나감
bullet 카본필터내의 air-vent 26 가 막힘
bullet air-vent 26 를 청소
bullet 펌프는 정상적으로 작동하나, 오랫동안 작동
bullet 배수파이프의 수평/수직거리가 펌프사양을 초과하거나 엘보우가 너무 많음
bullet 배수파이프 7  막힘
bullet 배수파이프 및 엘보우의 길이환산 점검
bullet 서비스센터에 연락
bullet 펌프가 작동 않함
bullet 전원연결불량
bullet 펌프나 콘트롤러의 고장
bullet 전원연결점검
bullet 서비스센터에 연락
bullet 펌프에서 소리가 나나, 작동안함
bullet Capacitor  38 의 고장
bullet 서비스센터에 연락




 1 펌프및 변기 분해



서비스시 전원을 분리/차단하세요.

변기로부터 펌프 분리하기

bullet 전원을 차단하세요
bullet 급수밸브를 차단.  변기물탱크의 물을 제거.
bullet 배수호수를 분리
bullet 펌프를 고정하는 두개의 나사를 푼다.
bullet 배수파이프내의 오물제거 및 배수호수 분리
bullet 펌프로 연결된 파이프의 분리
bullet 바닥고정나사를 푼다
bullet 변기의 배수구와 펌프의 유입구에 있는 메탈클립과 연결부위를 분리한다.

 점검후 설치가 끝나기 전까지 전원을 연결하지 않는다.

Hinged side inlet 밸브가 막혔슬시: 스쿠루드라이버를 이용하여 마개를 벗겨내고, 필터를 청소한다.
